ワックス、ホットメルトご注意下さい/超音波カッター

2025.05.02

超音波カッター

「刃固定具を交換しようとした際、奥に入り込んでしまい、抜けなくなってしまいました。刃固定具の抜き取り方をご教授ください。」
とお問合せを頂きました。
通常であれば、ビスを緩めて下に向ければ落ちますので？？？状態に。
メールでは伝えづらいので電話させて頂きました。

皆さん、こんにちは。
超音波で未来をつくる・・・エコーテック(株)マーケッターのKOUKIです。
新しい事をつくる「コトリスト」としてラジオ番組にも出演中です。
超音波メーカー本多電子(株)の新規市場開発を行う部門として1999年に法人化されたエコーテック(株)で、設立メンバーの1人として市場をつくる仕事を長年担当しています。
・目指せ紅白夢の道標 by 豊橋工専高校模型部 | TuneCore Japan配信中！
・目指せ日本一！新しい罫線ノート「ドットポッチ」ノート仕掛け情報
・目指せ金属定規に革命を！ベスト定規SUS商品募集！開発中！
・目指せ東三河のモノづくりを元気に！ラジオ(FMやしの実)出演中
・目指せ2,000人体験！ホビー用超音波カッターの面白さを伝道中！
・目指せ100校出場！豊橋の子供たちにものづくりの楽しさを！ユーモ豊橋(1月)開催！
・目指せ独占市場！1μm～2μmの世界超音波研磨機用途開発ZO-01PL！
・目指せ！ふるさと納税返礼品年間受注金額500万円！
・目指せ！2025年毎日ブログ更新中！(2017/1/1スタート)
・目指せ！社長の悩み相談相手＆研修講師情報はこちら
・最新当社グループ採用関連ブログはこちら
・三遠ネオフェニックス応援中！

刃固定具が固着してしまう素材は注意が必要

電話で何を切っているのか聞いた所、ホットメルトということがわかりました。
ホットメルトは、引火の心配のある有機溶剤は一切含まない不燃性の接着剤として100円均一などでも販売されているなど馴染みのある商品です。
熱で溶けますので、超音波カッターには相性が良い素材とも言えますが、注意が必要な素材でもあります。

私にも経験がありますが、温められて蒸気や溶けて流れた素材がホーン内部や超音波振動子表面に付着すると色々な問題を引き起こします。

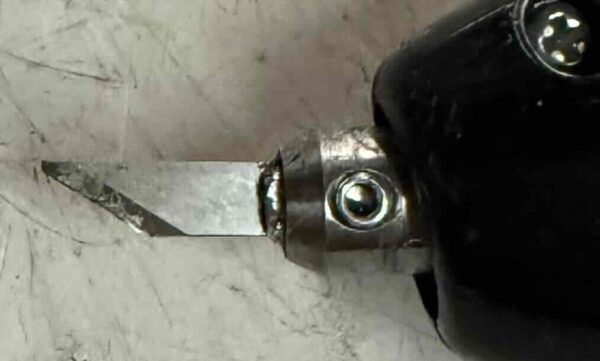

写真を送ってもらいましたが、刃固定具の隙間にも溶けたホットメルトが入り込んでいるような気がします。

この場合の取り方ですが、超音波カッターを動作させて何か切断すると、刃や刃固定具が温められます。
少し熱いですが、その状態で急いでビスを緩め、ラジオペンチやニッパーで刃固定具を引き抜くと抜ける場合があります。
冷えて固着してしまうと、また抜けなくなるので道具などは準備しておくと良いです。

この方法を伝えたところ、後日「無事に取れた」と連絡を頂きました。

ワックス切断後、負荷がかかっていると言われた

今まで何度かワックスを切断した事があります。
一度だけ、超音波振動子の表面にワックスがコーティングしてしまうような状況になり、負荷がかかるようになり電流が流れすぎる＝電源ランプ点滅ようになったことがあります。

ワックスを加工するために超音波カッターを検討中の方は、ホビー用超音波カッターZO-80IIのように超音波振動子に切ったワックスが入りにくい構造のハンドピースを使った方が良いと思います。

■ワックスを使う方、超音波カッターを加工ツールとしてご検討下さい。
・彫刻、造形を行う人
・歯科、医療関係で模型や原型をつくる人
・鋳造、金属工芸やジュエリー製作を行う人
・ろうそく、キャンドル製作を行う人
・模型、プロトタイプなどを行うデザイナーの方

自分で体験したい方は、静岡と大阪で体験会へお越しください！

自分の切りたい素材は、どのように加工(切断・溶着・研磨）できるのか？と思っている方にイベントのお知らせです。
ホビー用超音波カッターと超音波研磨機を下記イベントで展示実演します。
ご都合があえば、ぜひお越しください。

◆2025年5月14日(水)～18日(日)　静岡
場所：ツインメッセ静岡
イベント名：静岡ホビーショー2025
当社出展情報はこちら

◆2025年5月31日(土),6月1日(日)　大阪
場所：ジョーシン日本橋店７階イベントフロア
イベント名：Joshin ホビーショー2025
当社出展情報はこちら

ホビー用超音波カッターとは？

ホビー用小型超音波カッターは、2001年世界で初めて当社が提唱したジャンルです。
それまでは、業務用の超音波カッターしかなく、5万円以下のホビー用途（軽作業用）の超音波カッターはありませんでした。
ホビー用超音波カッターUSW-333を市場投入し、長年お客様の要望に応え、機械を進化させてきました。

ホビー用超音波カッターは、手に持つハンドピース内の超音波振動子を駆動することで、微振動を発生(手には感じません、音もしません。)させ、その微振動を刃固定具を介して刃に伝え、刃＋微振動＋微振動による摩擦熱を使い、切断を補助する工具です。

基本は刃で切りますので、刃で切れないものは、切れません。
近年、様々な替刃が登場し、振動を利用した研磨・砥石など磨きに使ったり、摩擦熱を利用した溶着で利用する用途も出てきました。
専用の超音波研磨機、超音波溶着器の簡易版としてご利用頂いています。
ガシガシ力任せに切断したい方は、当社の機械は不向きですので、他社製の工業用超音波カッターをご採用下さい。
※当社機械は、超音波振動子は親会社　本多電子(株)の焼成炉で焼き、製造は豊橋市内で行っている日本製になります。

現在販売中の国内モデルは6機種＋１機種(海外への輸出不可)

ZO-80II本体&ハンドピース	ホビー用超音波カッターZO-41II
ホビー用超音波カッターZO-40レジン	ホビー用超音波カッターZO-30プラⅡ
世界初！無鉛ホビー用超音波カッターZO-60	超音波研磨機ZO-01PL

現在発売中の海外CEモデルは2機種

こんなものが切れないか？と思ったら・・・

エコーテックちゃんねるでは、「素材名＋超音波カッター」で検索して頂ければ、450本以上ある動画の中から切断したい素材の動画が見つかるかも！
もし動画が無い場合、動画にアップして良い素材をお送り頂ければ、機種、替刃の組合せや刃の入れ方・動かし方などを撮影し提案させて頂きます。
導入前の検討材料としてご利用下さい。
お問合せフォームから切りたい素材や厚み、作業量などの情報を入れて送信して下さい。

超音波カッターのレンタルや貸出機について・・・

当社では、レンタル機・貸出機をご用意していません。
導入検討のための貸出機は、グループ会社　本多電子(株)産業機器事業部が対応しています。
本多電子(株)産業機器事業部貸出機サービス

どこで超音波カッターを買えばいいのか？

当社ルート：
・当社取引/現金先払い又は代引き
・当社WEB/当社直営楽天市場店、AMAZON店
・全国模型店(問屋様経由：客注対応になると思います)
・理化学機器専門サイトTECH-JAM
親会社(本多電子)ルート：
・産業機器事業部ルート：機械工具商社様、理化学商社様、計測機器商社様経由
※法人であれば、ほぼ親会社(本多電子)ルートになります。
