超音波カッターの替刃、片刃はありますか？

2025.05.23

超音波カッター

「御社の超音波カッターを使用しています。現在使用している替え刃の刃先は、両側のタイプですが、片刃のタイプがありますでしょうか。片刃のタイプがあった場合、材質はスチールと超硬の２種類がありますでしょうか。」とお問合せを頂きました。

皆さん、こんにちは。
超音波で未来をつくる・・・エコーテック(株)マーケッターのKOUKIです。
新しい事をつくる「コトリスト」としてラジオ番組にも出演中です。
超音波メーカー本多電子(株)の新規市場開発を行う部門として1999年に法人化されたエコーテック(株)で、設立メンバーの1人として市場をつくる仕事を長年担当しています。
・目指せ紅白夢の道標 by 豊橋工専高校模型部 | TuneCore Japan配信中！
・目指せ日本一！新しい罫線ノート「ドットポッチ」ノート仕掛け情報
・目指せ金属定規に革命を！ベスト定規SUS商品募集！開発中！
・目指せ東三河のモノづくりを元気に！ラジオ(FMやしの実)出演中
・目指せ2,000人体験！ホビー用超音波カッターの面白さを伝道中！
・目指せ100校出場！豊橋の子供たちにものづくりの楽しさを！ユーモ豊橋(1月)開催！
・目指せ独占市場！1μm～2μmの世界超音波研磨機用途開発ZO-01PL！
・目指せ！ふるさと納税返礼品年間受注金額500万円！
・目指せ！2025年毎日ブログ更新中！(2017/1/1スタート)
・目指せ！社長の悩み相談相手＆研修講師情報はこちら
・最新当社グループ採用関連ブログはこちら
・三遠ネオフェニックス応援中！

片刃はバランスが崩れる？

ホビー用小型超音波カッターZOシリーズは、超音波で刃を微振動させ、切断を補助する軽作業用工具です。
替刃の形状によって微妙に長さを調整しながら動作させても問題が無いように設計しています。
片刃は、刃の削れている方向が片側になるため、異音や波形の乱れが発生しやすくなります。

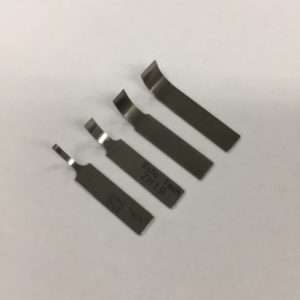

現在、2種類の刃が片刃となっています。
・曲刃(4mm,3mm,2mm,1mm)
・平刃(2mm,1mm)

※三角錐刃は片刃で試作をしましたが、異音が出てしまい両刃になりました。
※平刃3mmは波形が汚く、動作できませんでした。

材質はスチールか超硬か？

材質ですが、どちらもハイスと呼ばれる高速度工具鋼(SK-H)を採用しています。
正常に動作するかどうかは製作してみないとわかりませんが、形状や材質を変更する特注対応は可能です。
通常の流れとしては、
１．刃の設計
２．長さが少しずつ違う刃を試作
３．ご利用予定の超音波カッターにつけて波形確認
４．30枚ほど試作してバラツキなどを確認(通常は色々な機種、機械で確認)
５．問題なければ量産
となります。
特注の場合、4番の時点で、希望される数量で納品して終了するケースが多いです。

特注刃の相談はお問合せまたはメールにてご相談下さい。
予算感ですが、1枚で削りだしてもらうのと、確認のための設計費用があるため、思ったより高いです。

2025/5/31-06/01 Joshin ホビーショー2025

エコーテック(株)はJoshin ホビーショー2025に出展致します。
会期：2025年5月31日(土)～6月01日(日)
会場：ジョーシン日本橋店７階イベントホールおよび、スーパーキッズランド本店
展示物：ホビー用超音波カッター、超音波研磨機、

ホビー用超音波カッターとは？

ホビー用小型超音波カッターは、2001年世界で初めて当社が提唱したジャンルです。
それまでは、業務用の超音波カッターしかなく、5万円以下のホビー用途（軽作業用）の超音波カッターはありませんでした。
ホビー用超音波カッターUSW-333を市場投入し、長年お客様の要望に応え、機械を進化させてきました。

ホビー用超音波カッターは、手に持つハンドピース内の超音波振動子を駆動することで、微振動を発生(手には感じません、音もしません。)させ、その微振動を刃固定具を介して刃に伝え、刃＋微振動＋微振動による摩擦熱を使い、切断を補助する工具です。

基本は刃で切りますので、刃で切れないものは、切れません。
近年、様々な替刃が登場し、振動を利用した研磨・砥石など磨きに使ったり、摩擦熱を利用した溶着で利用する用途も出てきました。
専用の超音波研磨機、超音波溶着器の簡易版としてご利用頂いています。
ガシガシ力任せに切断したい方は、当社の機械は不向きですので、他社製の工業用超音波カッターをご採用下さい。
※当社機械は、超音波振動子は親会社　本多電子(株)の焼成炉で焼き、製造は豊橋市内で行っている日本製になります。
