ZO-60カッター用無鉛振動子の低発熱のメカニズム

2025.07.20

超音波カッター

無鉛振動子READ-OFFを採用した世界初の無鉛振動子超音波カッターZO-60。
温度があがりにくいという測定結果があり、その理由を超音波デバイス事業部のHさんに書いてもらいました。

皆さん、こんにちは。
超音波で未来をつくる・・・エコーテック(株)マーケッターのKOUKIです。
新しい事をつくる「コトリスト」としてラジオ番組にも出演中です。
超音波メーカー本多電子(株)の新規市場開発を行う部門として1999年に法人化されたエコーテック(株)で、設立メンバーの1人として市場をつくる仕事を長年担当しています。
・目指せ紅白夢の道標 by 豊橋工専高校模型部 | TuneCore Japan配信中！
・目指せ日本一！新しい罫線ノート「ドットポッチ」ノート仕掛け情報
・目指せ金属定規に革命を！ベスト定規SUS商品募集！開発中！
・目指せ東三河のモノづくりを元気に！ラジオ(FMやしの実)出演中
・目指せ2,000人体験！ホビー用超音波カッターの面白さを伝道中！
・目指せ100校出場！豊橋の子供たちにものづくりの楽しさを！ユーモ豊橋(1月)開催！
・目指せ独占市場！1μm～2μmの世界超音波研磨機用途開発ZO-01PL！
・目指せ！ふるさと納税返礼品年間受注金額500万円！
・目指せ！2025年毎日ブログ更新中！(2017/1/1スタート)
・目指せ！社長の悩み相談相手＆研修講師情報はこちら
・最新当社グループ採用関連ブログはこちら
・三遠ネオフェニックス応援中！

超音波カッター用無鉛振動子の低発熱の結果

評価結果：

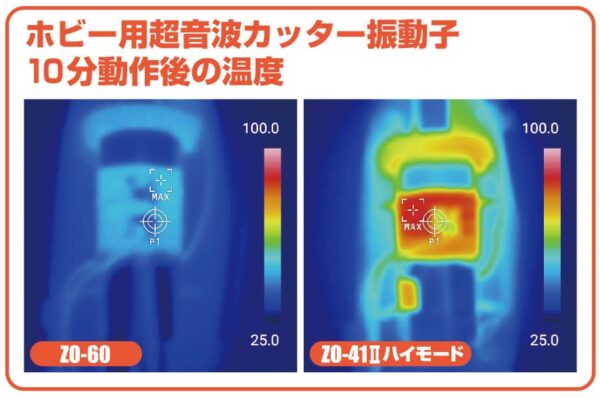

図1に示すように、切れ味が同等である条件下では、ZO-41IIのPZT振動子は約90℃まで発熱し、ZO-60の無鉛振動子は約40℃までの発熱にとどまり、この結果から無鉛振動子の発熱量が少ないことが確認されました。

ZO-60カッター用無鉛振動子の低発熱のメカニズム

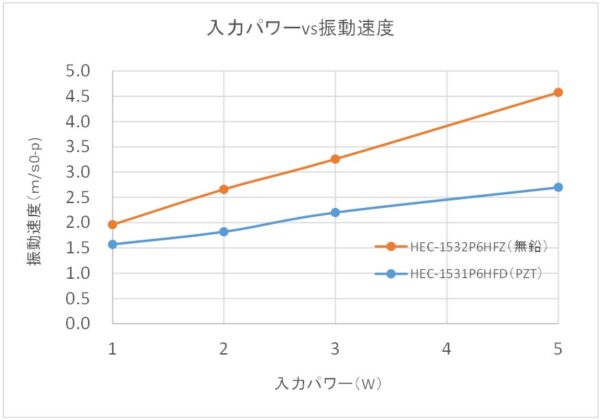

図2に示されているように、同じ入力条件下では無鉛振動子の振動速度が高くなる。
すなわち、無鉛振動子ではエネルギー損失が少ないことを示している。

圧電セラミックスの発熱は、主に内部損失（誘電損失および機械損失）によって引き起こされる。このうち、機械損失は機械品質係数Qmと深く関係している。

関係のポイント
低い Qm→ 機械エネルギーの損失が大きい → 損失が熱に変換 → 発熱が大きい
高い Qm → 機械損失が少ない → 発熱が抑えられる

つまり：　発熱量∝1/Qm　　　

圧電セラミックスの発熱量は Qmに反比例する。

そこで、圧電セラミックスの機械品質係数Qmが高振動速度下（ハイパワー）でも高い値を維持できれば、圧電セラミックスの発熱は低く抑えられる。

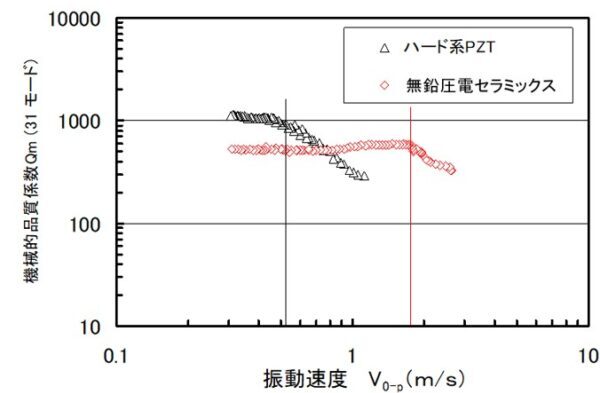

図3に機械品質係数Qmと振動速度の関係を示す。
低振動速度時にはPZTのQm値が高かったが、振動速度が0.5 m/sを超えると急激に減少する。
振動速度が0.8 m/sのとき、PZTのQm値は無鉛圧電セラミックスよりも低くなった。

従って、PZTは0.5 m/s以下の振動速度でしか使用できず、これを超えると素子が発熱し、使用が困難となる。
一方、無鉛圧電セラミックスのQm値は振動速度が1.8 m/s以下であればほとんど変化しない。
すなわち、高振動速度下では、無鉛圧電セラミックスのQm値はPZTよりも高い。

この理由は、無鉛圧電セラミックスの抗電界強度が高く、ドメイン壁の移動が抑制されるためであると説明されている。
従って、ハイパワー条件下では、無鉛圧電セラミックスの方がPZTよりも発熱が少ない。
