魚探ボックス

魚探ボックス

水しぶきから本体を保護できるスタイリッシュな魚探ボックス。
**魚探ボックスは収納する機種によりGB02とGB01の2種類があります。
※GB01/02ともに移動型には水温センサー（８P）、GPSアンテナ（６P）は接続できません。

魚探ボックス GB02

【GB02組立図はこちら】

【外形寸法図はこちら】

魚探ボックス　GB02
　※左記の画像はGB02に9型ワイド画面機種を取り付けた状態。
　※走行時はフタを閉めてください。

対応機種：
■HE-90S/PS-900GP-Di
（注意）魚探本体に接続できるケーブルは最大3本です。
寸法：W364×D238×H280mm(持ち手込み：H317mm)
材質：樹脂製
★9型ワイドモデル専用架台が付属しています。

＜機種別の仕様＞

	9型ワイド画面の機種
魚探ボックスに本体取付時※1に調整可能な 本体の角度	本体の傾きは0°(垂直)または12°の2段階でのみ取り付けが可能です
魚探ボックスに本体収納後※2の 本体の角度変更	×
魚探ボックスに本体収納後※2の ハードカバー着脱	×

※1 本体取付時：魚探ボックスのベース架台に本体を取り付け、上部ケースは取り付けていない状態。
※2 本体収納後：魚探ボックスのベース架台に本体を取り付け、上部ケースを取り付けている状態。

＜GB02は下記の２タイプより選択＞

タイプ		対応振動子
【 固定取付型 】 　 希望小売価格　\20,900 (税抜\19,000) 商品のご購入はこちら		TD25 　TD28 　TD47
【 移動(持ち運び) I 型 】 　希望小売価格　\23,100(税抜\21,000) 　　＊小2P・小3P コネクター付(2P：電源用・3P：振動子用) 　　 ＊本体-電源コード中継ケーブル(2P)と、本体-振動子中継ケーブル(3P)は付属しています。 商品のご購入はこちら	移動型はボックス底面に　 コネクター付き	TD25 　TD28

【GB01組立図はこちら】
【外形寸法図はこちら】

魚探ボックス　GB01

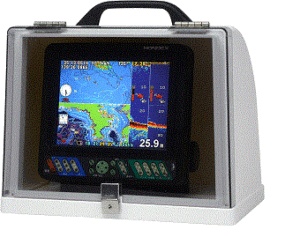

　※左記の画像はGB01に8.4型画面機種を取り付けた状態。
　※走行時はフタを閉めてください。

対応機種：
■PS-700GP-Di(s)
■HE-8S/PS-800GP(s)
■HE-10S/HE-731S/HE-7311F-Di-Bo/HE-732S
（注意）魚探本体に接続できるケーブルは最大3本です。
寸法：W364×D238×H280mm(持ち手込み：H317mm)
材質：樹脂製

＜機種別の仕様＞

※1 本体取付時：魚探ボックスのベース架台に本体を取り付け、上部ケースは取り付けていない状態。
※2 本体収納後：魚探ボックスのベース架台に本体を取り付け、上部ケースを取り付けている状態。

＜GB01は下記の４タイプより選択＞

タイプ		対応振動子
【 固定取付型 】 　(JANコード：4580113182139) 　希望小売価格　\16,500 (税抜\15,000) 商品のご購入はこちら		TD03 　TD25 　TD28 　TD47 　TD68
【 移動(持ち運び) I 型 】 　(JANコード：4580113182146) 　希望小売価格　\18,700(税抜\17,000) 　　＊小2P・小3P コネクター付(2P：電源用・3P：振動子用) 　　 ＊本体-電源コード中継ケーブル(2P)と、本体-振動子中継ケーブル(3P)は付属しています。 商品のご購入はこちら	移動型はボックス底面に　 コネクター付き	TD03 　TD25 　TD28
【 移動(持ち運び) Ⅱ型 】 ※受注生産 　希望小売価格　\19,800(税抜\18,000) 　　＊小2P・大5P コネクター付(2P：電源用・5P：振動子用) 　　 ＊本体-電源コード中継ケーブル(2P)と、本体-振動子中継ケーブル(5P)は付属しています。		TD47 　TD68
<バッテリー・充電器付き>【 移動(持ち運び) Ⅲ型 】 ※受注生産 　希望小売価格　\38,500(税抜\35,000) 　　＊小2Pプラグ・小3P コネクター付(2P：充電用・3P：振動子用) 　　 ＊本体-充電器中継ケーブル(2P)と、本体-振動子中継ケーブル(3P)は付属しています。		TD03 　TD25 　TD28

＜GB02・01共通 オプション＞

型名		備考
抜差蝶番 希望小売価格　\2,200 (税抜\2,000)		＊前面ケースの取り外しが可能になります。
