超音波洗浄機セパレート型
（産業用）
WSCシリーズ

概要

FM+AM発振方式で洗浄ムラの軽減と省エネを実現

特長

●FM（周波数変調）+AM（出力変調）を採用。
　洗浄ムラを軽減した、高効率の省エネタイプです。
●発振器の寸法および質量は従来機（当社比）の1/3サイズでコンパクト化を実現しました。
●同一仕様振動子ユニットに交換する場合、発振器の調整が不要で、メンテナンスが容易です。

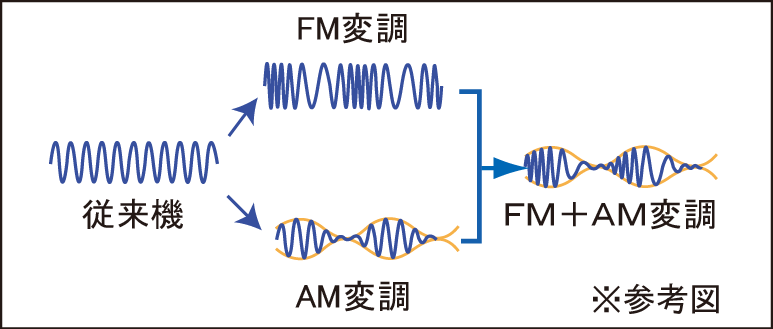

1298_file

FM+AM発振方式

FM変調とは、超音波の周波数を連続的に変化させること、AM変調は出力を変化させることです。このFM+AM発振は、槽内の超音波を均一化し、洗浄ムラを軽減し、洗浄物、液種や液深の負荷変動に強いという効果があります。



仕様

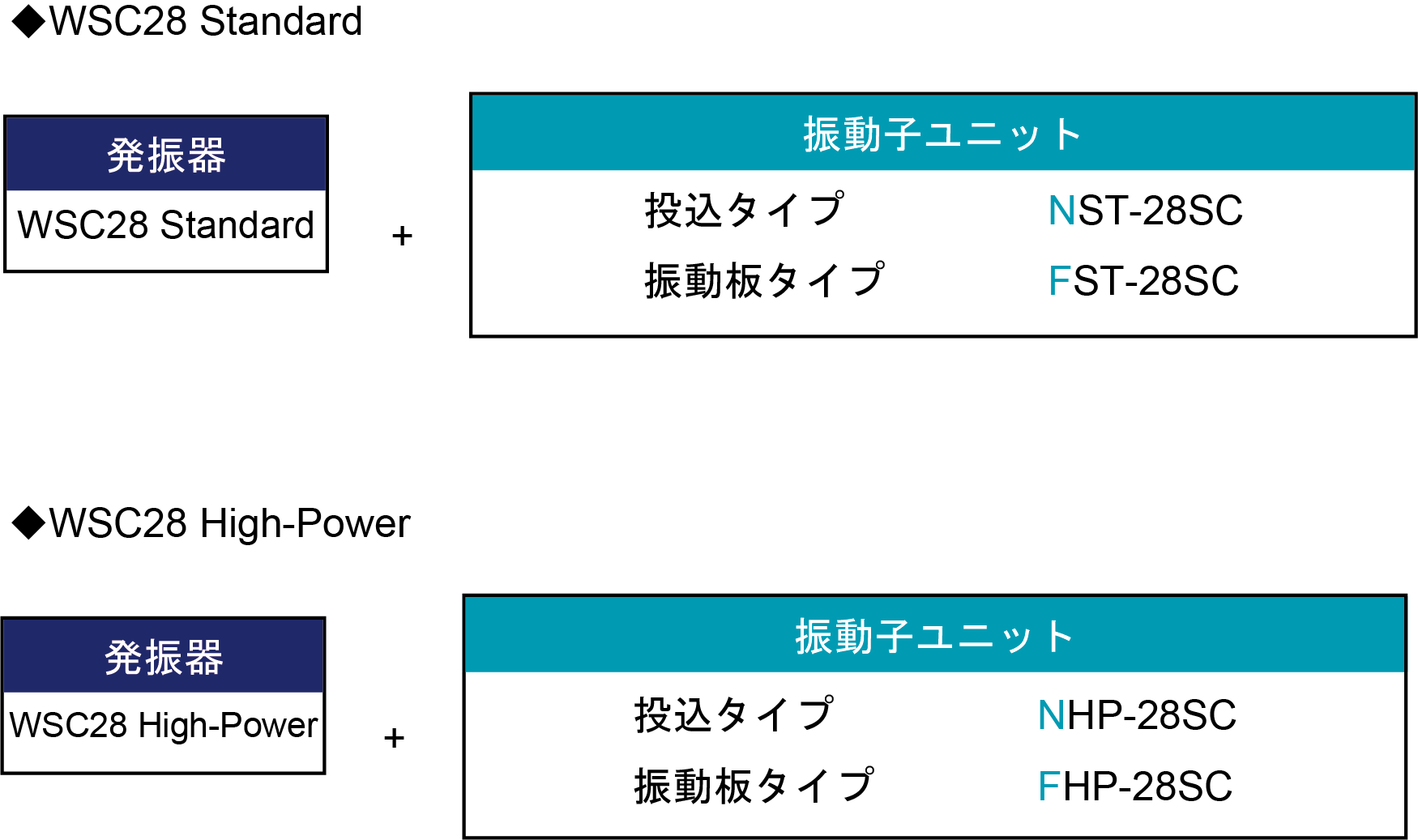

【組み合わせ例】

NEW WSC-TD

発振器

型式 WSC28 WSC40
タイプ Standard High-Power Standard High-Power
発振方式 FM + AM変調
最大出力
（平均出力）		 600W
(200W)		 1200W
(400W)		 600W
(200W)		 1200W
(400W)
公称発振周波数 28kHz 40kHz
電源入力 AC200～230V 単相 50/60Hz
300VA 600VA 300VA 600VA
外形寸法
WxDxHmm		 210×250×107
（突起部は除く、ゴム足を含む）
質 量 3.6kg

●I/Oインターフェース　リモート機能：超音波発振ON/OFF(接点入力)
　　　　　　　　　　出力機能：異常時の警報出力（リレー接点出力：異常時開放 / 短絡選択可）
●出力可変範囲：0～100%連続可変
●使用周囲環境：温度：5～40℃、湿度：5～80%（ただし、結露無きこと）
●電源コード長：3.5m
●オプション品：I/Oリモートケーブル(5m)、振動子接続端子台

振動子ユニット

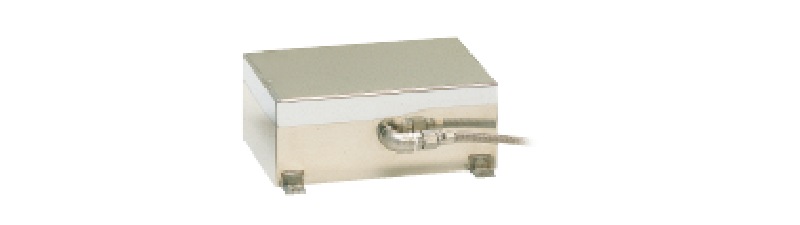

product_industry_lineup_cleaning_industry_WSC28-40_04

N Type　｜ 投込タイプ

型式 NST-28SC NHP-28SC NST-40SC NHP-40SC
タイプ Standard High-Power Standard High-Power
発振器　型式 WSC28
Standard		 WSC28
High-Power		 WSC40
Standard		 WSC40
High-Power
最大許容入力 600W 1200W 600W 1200W
公称発振周波数 28kHz 40kHz
有効輻射面
WxDmm		 350ｘ200 420ｘ300 350ｘ200 420ｘ300
外形寸法
WxDxHmm
（突起部を除く）		 350ｘ200ｘ100 420x300x100 350x230x75 420x300x75
材質 ケース：SUS304　(特注にてSUS316L 対応可）
質 量 8kg 14kg 7kg 12kg

●最高使用液温度：80℃
●振動子：ボルト締めランジュバン型振動子
●振動子コード長：2.5m(ブレード部 2m） + 出力コード 3.5m

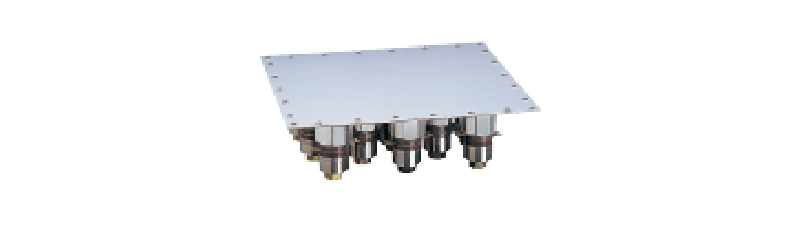

product_industry_lineup_cleaning_industry_WSC28-40_05

F Type　｜ 振動板タイプ

型式 FST-28SC FHP-28SC FST-40SC FHP-40SC
タイプ Standard High-Power Standard High-Power
発振器　型式 WSC28
Standard		 WSC28
High-Power		 WSC40
Standard		 WSC40
High-Power
最大許容入力 600W 1200W 600W 1200W
公称発振周波数 28kHz 40kHz
有効輻射面 350ｘ200 420ｘ300 350ｘ200 420ｘ300
外形寸法
WxDxHmm
（配線を含まず）		 390x240x71
t=3mm		 460x340x71
t=3mm		 390x240x57
t=3mm		 460x340x57
t=3mm
材質 板：SUS304（特注にてSUS316L対応可能）
パッキン：EPDM t=3mm(特注にてバイトン等対応可)
質 量 5kg 9kg 4kg 8kg

●最高使用液温度：100℃
●振動子：ボルト締めランジュバン型振動子
●振動子コード長：3.5m + 出力コード 3.5m

*ご要望に応じて、減圧などの特注仕様の振動子ユニットを製作いたします。
