HD320 【超音波レベル計】
概要
特長

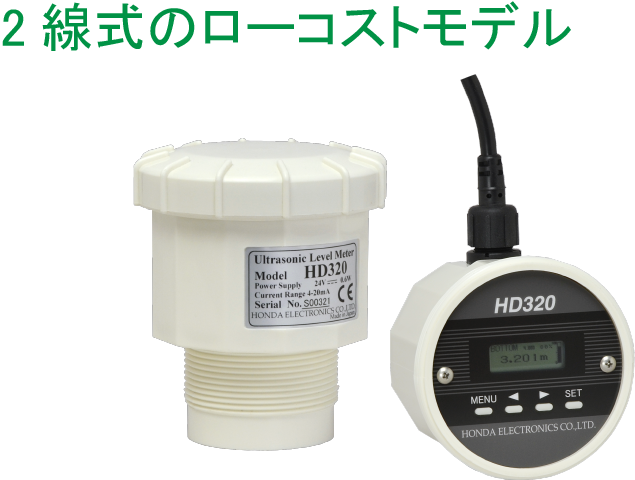

●2線式の採用により、設置・配線・稼働コストの軽減が可能です。
2線式とは…
2線式とは電流出力信号からアンプ用電力を得ることにより、電源配線を省略した信号伝送方式です。
●切り替えによる4つの表示画面
●マスク処理
マニュアルでのマスク処理が可能です。
センサ指向角内の障害物にマスク処理を行い、計測することができます。
用途
タンク等の液面レベル管理
下水管内の処理水のレベル管理
湖・沼・河川の水位レベル計測
仕様
型式 HD320 チャンネル数 1CH 周波数 50kHz 測定対象 液体 距離測定範囲 0.25～7.5m 分解能 1㎜ 精度 ±0.25%F.S.
(±1.88cm)データ更新周期 10秒 センサ指向角 14°(-6dB) / 10°(-3dB) 電源 電圧 DC24V 消費電力 0.6W 表示 グラフィック液晶 出力 4-20mA電流出力 分解能:12bit
(最大負荷抵抗 500Ω 24V時）
型式 HD320 使用周囲温度 -20～70℃ 材質 PP（ポリプロピレン） 構造 IP65 相当 （フタ開け時：IP20 相当） 外形寸法 φ93x110mm 配線ケーブル長 10m 質量 350g 取付ネジ（旧JIS) G2(PF2)
※ 設置には、金属製のナットやフランジ等を使用しないでください。計測エラーの原因となります。
固定には樹脂製のナットやフランジ等をご使用ください。
センサ取付
超音波レベル計 センサ取付に関する注意
①障害物を避ける
超音波レベル計のセンサ指向角内に障害物のないように設置してください。
マスク処理を行うことで、計測することができます。②水平に設置
超音波センサは、測定対象物に対して、センサ送受面が水平になるように取り付けてください。 また、タンク中心部を避けて取り付けてください。
③複数台取り付けない
同一タンク内に複数の超音波レベル計を設置すると、相互干渉し正確に計測できません。
④/⑤波立ちや泡立ち部は避ける
液面に激しい波立ち、泡立ちがある場合、測定不能になることがあります。
※ 設置には、金属製のナットやフランジ等を使用しないでください。計測エラーの原因となります。
固定には樹脂製のナットやフランジ等をご使用ください。
