HD1200【超音波レベル計】

概要

DSP搭載により、さらに安定した距離計測を実現



特長



  • DSPによる独自のレベル検出アルゴリズムを実現、ノイズや不要反射の影響を排除し、安定した計測が可能
  • 本体1台に2つのセンサを接続可能。異なる種類のセンサを選択できるため、1台でレンジの異なる2ヶ所の測定が可能。
  • micro SD TMにログを記録
  • せき式流量計測を標準搭載





用途
  • 装置内タンクの液体・粉体のレベル管理
  • 湖・沼・河川の水位レベル計測
  • せき式流量計測

仕様

型式 HD1200
チャンネル数 2
周波数 10~60kHz (センサ仕様により選択)
測定対象 液体・粉体
分解能 計測 1mm
表示 1mm
精度 ±0.25% F.S.
データ更新周期 約2秒 (センサ仕様により異なる)
電源 電圧 AC100~240V ±10%
消費電力 10VA
表示 LCD表示(バックライト付)
出力 警報出力 各CH 4点
AC250V 5A(リレー接続)
4-20mA電流出力 分解能:1/4000
(最大負荷抵抗 600Ω)
インターフェース RS-485(伝送距離:1200m以内)
RS-232C(伝送距離:10m以内)
外部メモリ microSDTM
使用周囲温度 -20~70℃
材質 ABS
構造 IP66相当
外形寸法(WxDxHmm) 176x84x237
質量 1.8kg

*microSDTMは、SD Card Associationの商標または登録商標です。

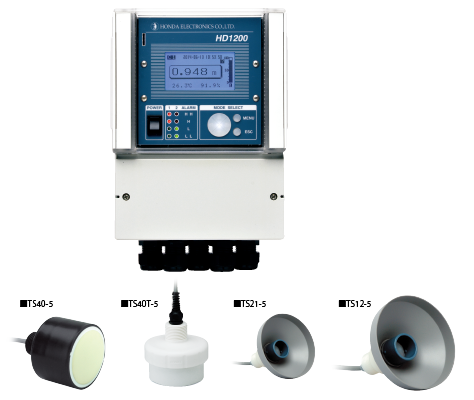

型式 センサ
TS40-5 TS40T-5 TS21-5 TS12-5
周波数 40kHz 21kHz 12kHz
距離測定範囲(粉体は1/2) 0.3~20m 0.3~15m 0.6~40m 1.2~60m
センサ指向角(音圧半減全角) 12° 22° 14°
使用周囲温度 -20~70℃ -20~60℃
材質 エポキシ・PP PVDF センサ面:エポキシ系、ケース:PVC他
構造 IP68 相当 IP53相当
外形寸法 φ84x90mm φ98x87mm φ145x120mm φ264x181mm
センサケーブル長 5m
質量 500g 860g 290g 1kg
取付ネジ(旧JIS) R1 (PT1) G1 (PF1)G1 (PF1)

●耐薬品センサはフッ酸雰囲気下では使用できません。
※センサケーブルを延長の際は、当社までご相談ください。

商品のご購入はこちら

超音波レベル計 HD1200本体のみ(センサ別売)
超音波レベル計 HD1200本体のみ(センサ別売)
商品コード : hd1200
110,000円(税込)
