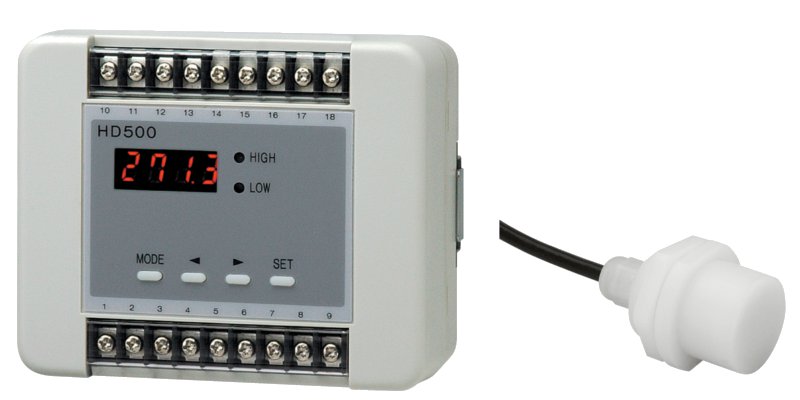

HD500シリーズ 【超音波レベル計】

概要



特長
  • 高周波であるため不感帯が短く、近距離の計測が可能。
  • 表示分解能・内部分解能ともに0.1mmと、高分解能。
  • センサ・本体のコンパクト化により省スペース化が可能。
  • センサ部ボディは全面耐薬品樹脂(PFA)
  • RS-232-C・4-20mA電流出力・警報出力接点によりシステムへの応用が容易。
  • HD500-Cは、せき式流量計機能を搭載しており、三角堰の流量計測が可能。



用途

ライン上の物体検知・物体位置決め。
小型タンク内の液面レベル管理

仕様

型式 HD500-C HD500-D
チャンネル数 1CH
周波数 200kHz 400kHz
測定対象 液体
距離測定範囲 0.12~1.0m 0.06~0.45m
分解能 計測 0.1mm
表示 0.1mm
精度 ±0.25%F.S.
(±0.25cm)
±0.25%F.S.
(±0.1cm)
データ更新周期 0.05秒
センサ指向角(音圧半減全角) 10°
電源 電圧 DC10~28V
消費電力 3W (起動時500mA)
表示 4桁LED
出力 警報出力 上下各2点
DC30V 0.1A(NPNオープンコレクタ)
4-20mA電流出力 分解能:16bit
(最大負荷抵抗 450Ω)
インターフェース RS-232C(伝送距離:10m以内)
型式 本体 センサ
使用周囲温度 0~50℃
材質 ABS

PFA
ケーブル:FEP
キャプコン:PVDF
キャプコンインナーシール:PPE-V

構造 IP43 相当  IP65 相当
外形寸法
(WxDxHmm)
113x52.5x94 φ42x39
センサケーブル長 2m
最大許容センサケーブル長 2m
配線ケーブル長 付属なし
質量 300g 150g
センサ取付ネジ M32 P1.0

●HD500-Cのみ、せき式流量計機能を搭載。 三角堰の流量計測が可能です。

※CE対応

商品のご購入はこちら

本多電子 超音波レベル計 HD500-C 測定距離12〜100cm
本多電子 超音波レベル計 HD500-C 測定距離12〜100cm
商品コード : hd500-c
161,150円(税込)
本多電子 超音波レベル計 HD500-D 測定距離6〜45cm
本多電子 超音波レベル計 HD500-D 測定距離6〜45cm
商品コード : hd500-d
164,450円(税込)
