加工機用振動子

製品仕様

【 加工機用振動子 】

独自の構造設計により、電気音響変換効率が高く、機械的振動損失が小さく、低発熱で高振幅が得られます。

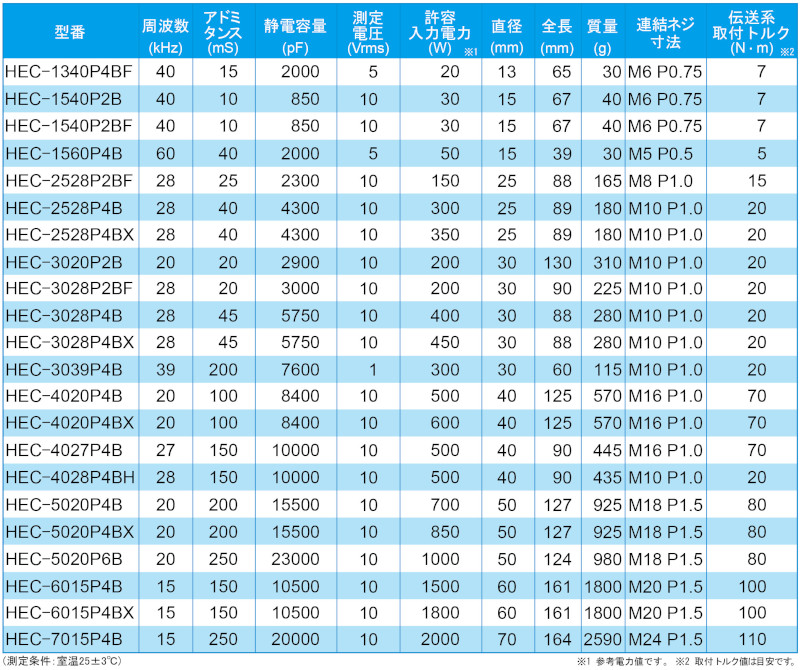

仕様
型番 直径
(mm)
全長
(mm)
質量
(g)
連結ネジ
寸法
周波数
(kHz)
アドミ
タンス
(mS)
静電容量
(pF)
測定
電圧
(Vrms)
許容
入力電力
(W)
伝送系
取付トルク
(N・m)
HEC-1340P4BF 13 65 30 M6 P0.75 40 15 2000 5 20 7
HEC-1540P2BF 15 67 40 M6 P0.75 40 10 850 10 30 7
HEC-1560P4B 15 39 30 M5 P0.5 60 40 2000 5 50 5
HEC-2528P2BF 25 88 165 M8 P1.0 28 25 2300 10 150 15
HEC-2528P4B 25 89 180 M10 P1.0 28 40 4300 10 300 20
HEC-2528P4BX 25 89 180 M10 P1.0 28 40 4300 10 350 20
HEC-3020P2B 30 130 310 M10 P1.0 20 20 2900 10 200 20
HEC-3028P2BF 30 90 225 M10 P1.0 28 20 3000 10 200 20
HEC-3028P4B 30 88 280 M10 P1.0 28 45 5750 10 400 20
HEC-3028P4BX 30 88 280 M10 P1.0 28 45 5750 10 450 20
HEC-3039P4B 30 60 115 M10 P1.0 39 200 7600 1 300 20
HEC-4020P4B 40 125 570 M10 P1.0 20 100 8400 10 500 70
HEC-4020P4BX 40 125 570 M10 P1.0 20 100 8400 10 600 70
HEC-4027P4B 40 90 445 M10 P1.0 27 150 10000 10 500 70
HEC-4028P4BH 40 90 435 M10 P1.0 28 150 10000 10 500 20
HEC-5020P4B 50 127 925 M18 P1.5 20 200 15500 10 700 80
HEC-5020P4BX 50 127 925 M18 P1.5 20 200 15500 10 850 80
HEC-5020P6B 50 124 980 M18 P1.5 20 250 23000 10 1000 80
HEC-6015P4B 60 161 1800 M20 P1.5 15 150 10500 10 1500 100
HEC-6015P4BX 60 161 1800 M20 P1.5 15 150 10500 10 1800 100
HEC-7015P4B 70 164 2590 M24 P1.5 15 250 20000 10 2000 110
※許容入力電力は参考値です。
 ※取付トルク値は目安です。

◇測定条件:室温25±3℃

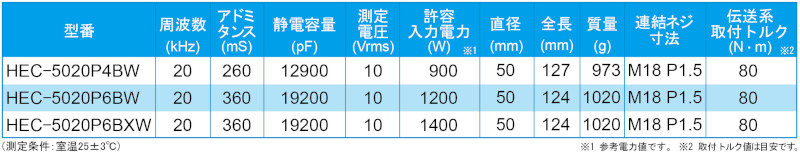

ハイパワー型加工機用 】

新圧電セラミックス材料により、高電力・低発熱・高振幅駆動が得られるハイパワー型振動子です。

型番 直径
(mm)
全長
(mm)
質量
(g)
連結ネジ
寸法
周波数
(kHz)
アドミ
タンス
(mS)
静電容量
(pF)
測定
電圧
(Vrms)
許容
入力電力
(W)
伝送系
取付トルク
(N・m)
HEC-5020P4BW  50 127 973 M18 P1.5 20 260 12900 10 900 80
HEC-5020P6BW  50 124 1020 M18 P1.5 20 360 19200 10 1200 80
HEC-5020P6BXW 50 124 1020 M18 P1.5 20 360 19200 10 1400 80
※許容入力電力は参考値です。
  ※取付トルク値は目安です。

◇測定条件:室温25±3℃

注)当社では回路に関するサポートは行っておりません。

※受注生産品です。 納期はお問い合わせください。

※掲載品以外の仕様もご相談ください。

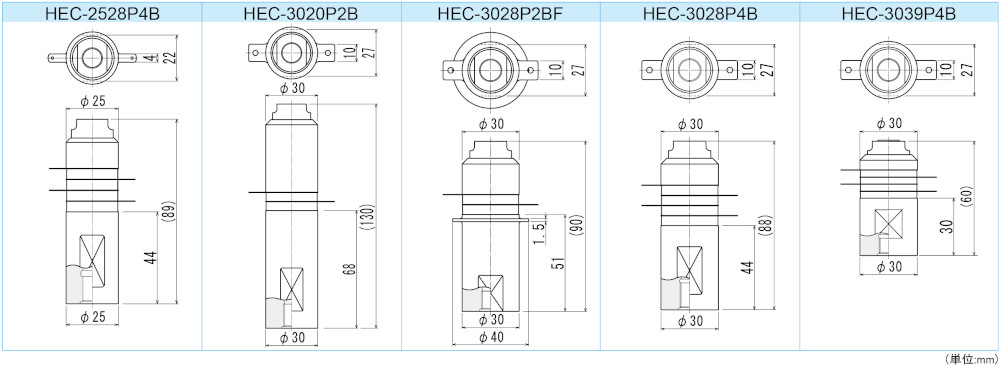

外形図

【 加工機用 】

型番 HEC-1340P4BF HEC-1540P2BF HEC-1560P4B HEC-2528P2BF HEC-2528P4B HEC-3020P2B
単位
(mm)
HEC-1340P4BF HEC-1540P2BF BLT HEC-1560P4B BLT HEC-2528P2BF BLT 2528P4B BLT 3020P2B

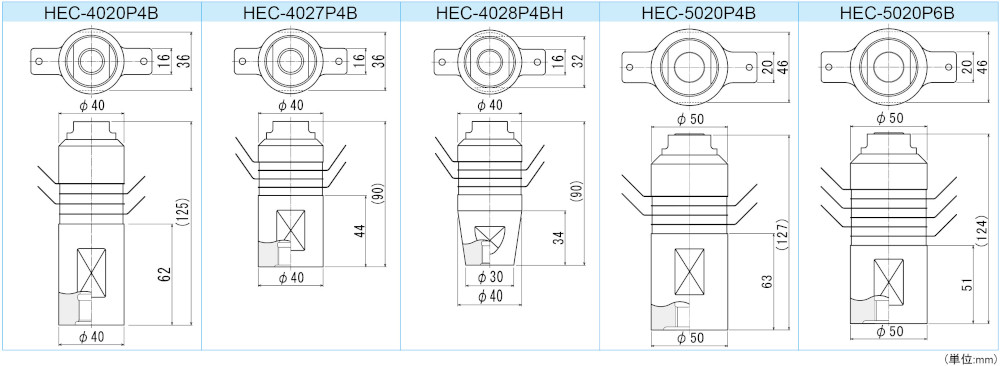

型番 HEC-3028P2BF HEC-3028P4B HEC-3039P4B HEC-4020P4B HEC-4027P4B HEC-4028P4BH
単位
(mm)
BLT 3028P2BF BLT HEC-3028P4B BLT 3039P4B BLT 4020P4B BLT HEC-4027P4B BLT HEC-4028P4BH
型番 HEC-5020P4B HEC-5020P6B HEC-6015P4B HEC-7015P4B
単位
(mm)
BLT HEC-5020P4B BLT HEC-5020P6B BLT HEC-6015P4B BLT HEC-7015P4B
型番 HEC-5020P4BX HEC-6015P4BX HEC-5020P4BW HEC-5020P6BW
単位
(mm)
BLT HEC-5020P4BX BLT HEC-6015P4BX BLT HEC-5020P4BW BLT HEC-5020P6BW

シミュレーション

○FEMによる解析

ボルト締めランジュバン型振動子
