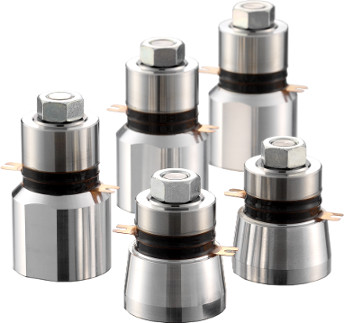

無鉛ボルト締めランジュバン型振動子【LEAD OFF】

洗浄機用BLT

(Bi,Na)TiO3 タイプ

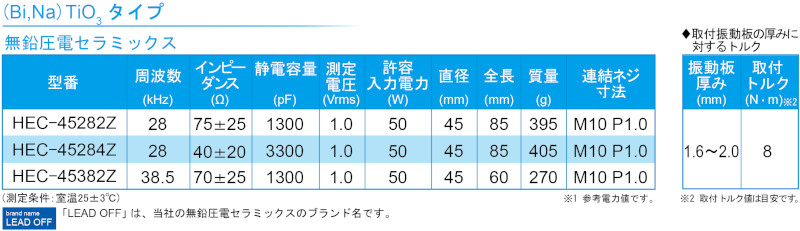

仕  様
型番 直径
(mm)
全長
(mm)
質量
(g)
連結
ネジ
寸法
周波数
(kHz)
インピー
ダンス
(Ω)
静電
容量
(pF)
測定
電圧
(Vrms)
許容
入力電力
(W)
HEC-45282Z 45 85 395 M10 P1.0 28 75±25 1300 1.0 50
HEC-45284Z 45 85 405 M10 P1.0 28 40±20 3300 1.0 50
HEC-45382Z 45 60 270 M10 P1.0 38.5 70±25 1300 1.0 50
※許容入力電力は参考値です。

◆取り付け振動板の厚みに対するトルク

型番 振動板厚み
(mm)
取付トルク
(N・m)
HEC-45282Z 1.6〜2.0 8
HEC-45284Z 1.6〜2.0 8
HEC-45382Z 1.6〜2.0 8

                                                 ※取付トルク値は目安です。
◇測定条件:室温25±3℃

注)当社では回路に関するサポートは行っておりません。

※受注生産品です。 納期はお問い合わせください。
※掲載品以外の仕様もご相談ください。

外形図

型番 HEC-45282Z HEC-45284Z HEC-45382Z
単位
(mm)
HEC-45282Z HEC-45284Z HEC-45382Z

商品のご購入はこちら

HEC-45282(28kHz) 圧電セラミックス 洗浄機用振動子
HEC-45282(28kHz) 圧電セラミックス 洗浄機用振動子
商品コード : hec45282
3,850円(税込)
HEC-45282Z(28kHz) 無鉛圧電セラミックス 洗浄機用振動子
HEC-45282Z(28kHz) 無鉛圧電セラミックス 洗浄機用振動子
商品コード : hec45282z
14,300円(税込)
HEC-45382Z(38.5kHz) 無鉛圧電セラミックス 洗浄機用振動子
HEC-45382Z(38.5kHz) 無鉛圧電セラミックス 洗浄機用振動子
商品コード : hec45382z
12,430円(税込)
