超音波洗浄機セパレート
(産業用)
WSC(M)シリーズ

概要

製造ライン、装置組込、省スペース対応の産業用小型洗浄機

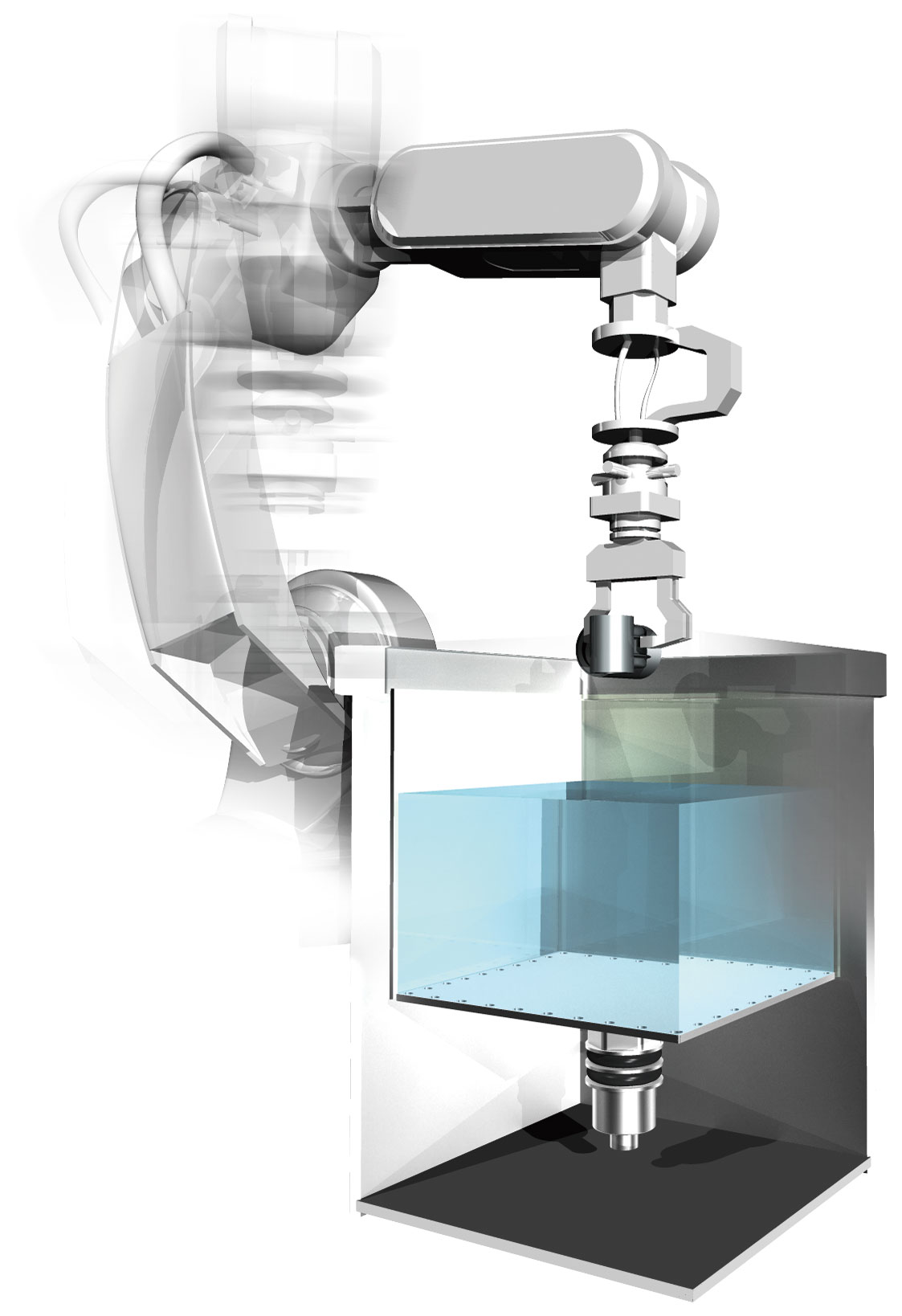

ロボット組み込み型洗浄槽-修正版-合成

特長

●振動子のサイズをご要望のサイズで製作できます。
●入力電圧(100Vまたは200~230V)・超音波周波数(28/40kHz)の
 組み合わせを選択できます。
●外部入力による遠隔操作が可能です。
●24時間の連続運転に対応しています。

仕様

発振器

型式 WSC28(M) WSC40(M)
対応振動子本数 1本 2本 1本 2本
発振方式 FM + AM変調
最大出力
(平均出力)
60W
(20W)
100W
(33W)
60W
(20W)
100W
(33W)
公称発振周波数 28kHz 40kHz
電源入力

AC100VまたはAC200~230Vより選択(注文時)

 単相 50/60Hz

55VA 100VA 55VA 100VA
外形寸法
WxDxHmm
210×250×107
(突起部は除く、ゴム足を含む)
質 量 3.6kg

●I/Oインターフェース リモート機能:超音波発振ON/OFF(接点入力)
          出力機能:異常時の警報出力(リレー接点出力:異常時開放 / 短絡選択可)
●出力可変範囲:0~100%連続可変
●使用周囲環境:温度:5~40℃、湿度:5~80%(ただし、結露無きこと)
●電源コード長:3.5m
●オプション品:I/Oリモートケーブル(5m)、振動子接続端子台

振動子ユニット

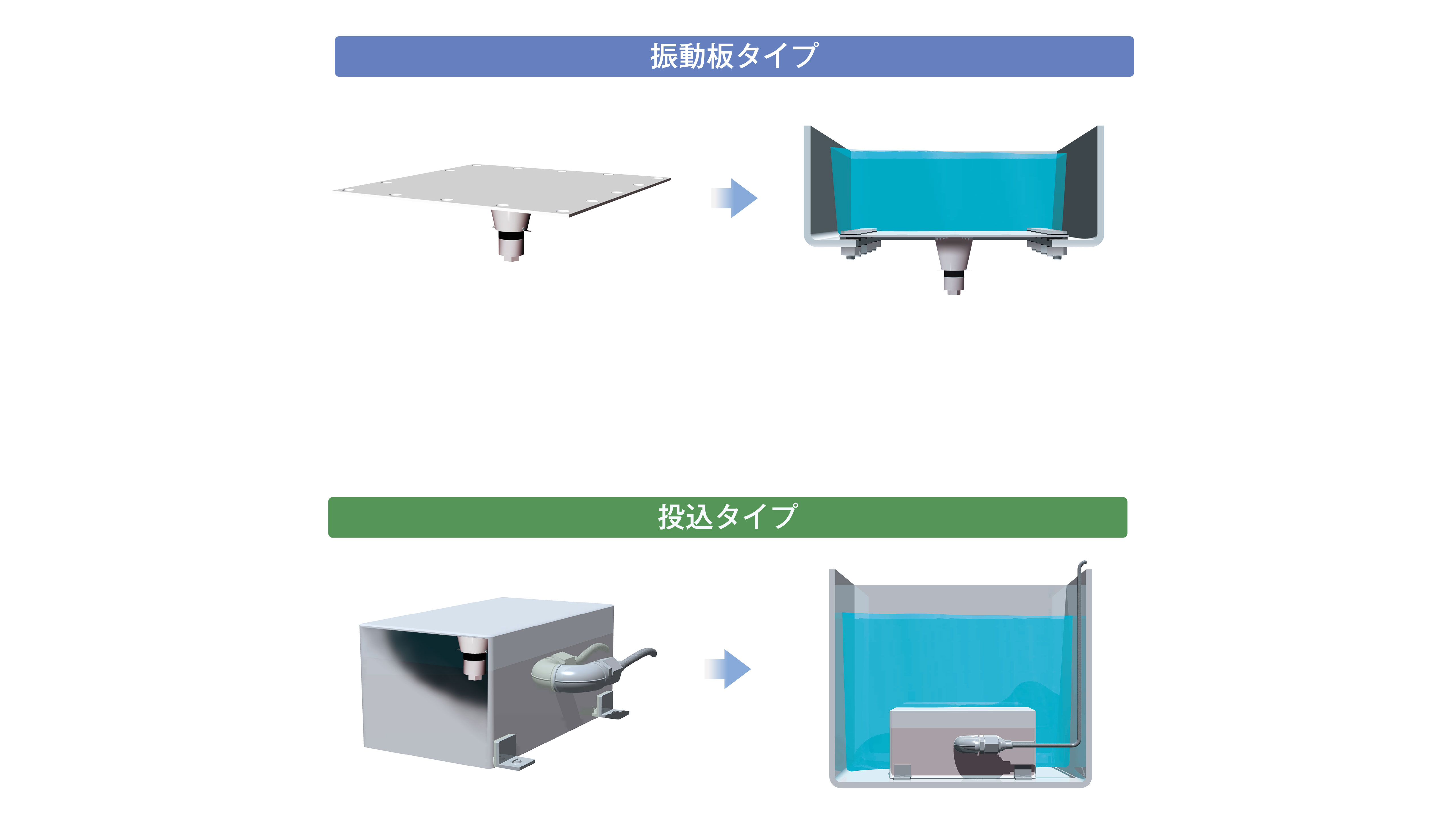

WSC(M)振動子イメージ
型式 振動版タイプ・槽タイプ(開放型) 投込タイプ(非開放型)
最高使用液温 100℃ 80℃
振動子コード長 6.5m以下
振動面材質 冷間圧延ステンレス鋼、ハステロイ等 *1
振動面板厚 2.0、2.5、3.0、4.0mm *2
表面処理 発注時オプションで硬質クロムメッキ処理可能
公称駆動周波数 28kHz または 40kHz
振動子本数 1本 または 2本
最大許容入力 60W/1本 または 100W/2本
寸法 個別対応

*1 特殊材料の場合は、お問合せください
*2 2mm未満の薄板は形状により対応可能です。
