薄刃0.1mm、試験治具で1kgの重さで折れる

2025.11.28

超音波カッター

ホビー用超音波カッターの新しい替刃「ZH69 薄刃0.1mm(仮称)」を開発中です。
ホビー用超音波カッター用の替刃は、発売前に色々なテストを行います。
今日は、切断テスト用の治具につけたところ、すぐに折れるという結果になりました。
力加減が難しい場合、購入希望者には、イベント会場で一度触ってもらってからの販売にしたほうがいいかなぁ・・・。
今日は試験結果をお見せしたいと思います。

皆さん、こんにちは。
超音波で未来をつくる――エコーテック(株)マーケッターのKOUKIです。
私は、新しいことを仕掛ける「コトリスト」として、日々チャレンジを続けています。
エコーテックは、超音波メーカー本多電子(株)の新規市場開発部門として1999年に法人化されました。
設立メンバーの一人として、私は「まだない市場を創る」仕事を長年担当しています。
“挑戦することが、未来をつくる”――その信念で、今日も新しい価値を生み出しています。

進行中のプロジェクト一例

・目指せ紅白！ 夢の道標 by 豊橋工専高校模型部 | TuneCore Japan配信中！
・目指せ日本一！ 新しい罫線ノート「ドットポッチ」ノート仕掛け情報
・目指せ革命！定規に革命を！ベスト定規展開中！
・目指せリスナー1万人！東三河のモノづくりを元気に！ラジオ(FMやしの実)出演中
・目指せ体験4,500人！ホビー用超音波カッターの面白さを伝道中！
・目指せ100校！豊橋の子供たちにものづくりの楽しさを！ユーモ豊橋(1月)開催！
・目指せ独占市場！1μm～2μmの世界超音波研磨機用途開発ZO-01PL！
・目指せ地域活性！ふるさと納税返礼品年間受注金額500万円！
・目指せ10年！2025年毎日ブログ更新中！(2017/1/1スタート)
・目指せ毎月開催！戦略MQ会計研修講師＆販売支援はこちら
・最新当社グループ採用関連ブログはこちら
・三遠ネオフェニックス応援中！

ZH69 薄刃0.1mm(仮称)　切断試験

目的：
開発中のZH69 薄刃0.1mm(仮称)をホビー用超音波カッターに取り付け、切断治具に搭載、アクリル板の切断にかかる時間を測定する。

試験条件：
・アクリル板厚は、0.1mm、長さ180mm
・重さ1kgの加重をかけて切断
・切断に使用する超音波カッターは4機種を予定

試験結果：

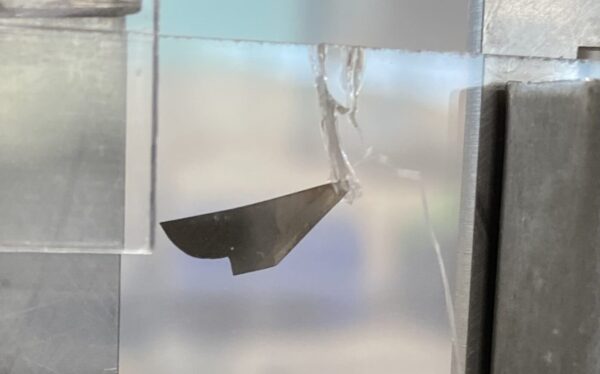

・ZO-30プラIIで切断を行った際、1回目の測定で加重に刃が耐えられず先端が曲がってしまい、2回目の測定時に破断した。

考察：
ハンドピースを手に持って使用する際は、人が刃の状況を見ながら切断をすることが出来るが、現在の切断治具では、測定が出来ない。
・薄刃では刃の角度が少し変わった時にまっすぐ切断が出来ない。
　※ガイドのような機構が必要か？
・加重を1kg以下になるベースを作成する必要がある

モデラーさんに1枚サンプル提供してみました

USW-334時代から懇意にして頂いている広告代理店経由であるモデラーさんから超音波カッターZO-40レジンⅡの相談があり、事情を説明してZH69 薄刃0.1mm(仮称)のサンプルも触ってもらうことにしました。
需要があれば発売となりますが、取り扱いが難しい、今の薄刃で十分であれば、ZH69 薄刃0.1mm(仮称)の販売価格が高いため、今回の試作100枚で終了することも検討しなくてはいけません。

刃の開発も1歩ずつです。

※2025/12/13-14に静岡ツインメッセで開催されるクリスマスフェスタにも持っていくので、興味のある方はお声がけ下さい。

超音波カッターの刃は、製品にあったものをご利用下さい

超音波振動子は固有の周波数を持っています。
色々な超音波カッターがありますが、替刃はその固有の周波数にあうように設計されており、他メーカーの刃をつけて動作させると刃折れしたり、回路が故障します。
当社のホビー用超音波カッターは、専用の替刃をご利用下さい。
現在約40種類ある替刃ですが、どの機種で使えるかは、エコーテック通信内の替刃一覧ページ替刃適合表を参照してください。
2006年モデル　ホビー用超音波カッターUSW-334以降の対応表となっています。

ホビー用超音波カッターとは？

ホビー用小型超音波カッターは、2001年世界で初めて当社が提唱したジャンルです。
それまでは、業務用の超音波カッターしかなく、5万円以下のホビー用途（軽作業用）の超音波カッターはありませんでした。
ホビー用超音波カッターUSW-333を市場投入し、長年お客様の要望に応え、機械を進化させてきました。

ホビー用超音波カッターは、手に持つハンドピース内の超音波振動子を駆動することで、微振動を発生(手には感じません、音もしません。)させ、その微振動を刃固定具を介して刃に伝え、刃＋微振動＋微振動による摩擦熱を使い、切断を補助する工具です。

基本は刃で切りますので、刃で切れないものは、切れません。
近年、様々な替刃が登場し、振動を利用した研磨・砥石など磨きに使ったり、摩擦熱を利用した溶着で利用する用途も出てきました。
専用の超音波研磨機、超音波溶着器の簡易版としてご利用頂いています。
ガシガシ力任せに切断したい方は、当社の機械は不向きですので、他社製の工業用超音波カッターをご採用下さい。
※当社機械は、超音波振動子は親会社　本多電子(株)の焼成炉で焼き、製造は豊橋市内で行っている日本製になります。
