超音波霧化ユニット故障？超音波探傷にて確認

2025.09.20

今日は、昨日から開催している戦略MQ会計研修２日目、約２０名が土曜日出勤しています。
講義前の時間を使ってブログを書いています。
先日、霧化ユニットの調子が悪いと連絡を頂き、修理依頼が入りました。
超音波振動子ですが、見た目で表面が膨らんだあとがあるものは空焚きとわかるのですが、見た目でもわからない振動子があり、超音波探傷映像装置で検査してみました。

皆さん、こんにちは。
超音波で未来をつくる・・・エコーテック(株)マーケッターのKOUKIです。
新しい事をつくる「コトリスト」としてラジオ番組にも出演中です。
超音波メーカー本多電子(株)の新規市場開発を行う部門として1999年に法人化されたエコーテック(株)で、設立メンバーの1人として市場をつくる仕事を長年担当しています。
・目指せ紅白夢の道標 by 豊橋工専高校模型部 | TuneCore Japan配信中！
・目指せ日本一！新しい罫線ノート「ドットポッチ」ノート仕掛け情報
・目指せ金属定規に革命を！ベスト定規SUS商品募集！開発中！
・目指せ東三河のモノづくりを元気に！ラジオ(FMやしの実)出演中
・目指せ2,000人体験！ホビー用超音波カッターの面白さを伝道中！
・目指せ100校出場！豊橋の子供たちにものづくりの楽しさを！ユーモ豊橋(1月)開催！
・目指せ独占市場！1μm～2μmの世界超音波研磨機用途開発ZO-01PL！
・目指せ！ふるさと納税返礼品年間受注金額500万円！
・目指せ！2025年毎日ブログ更新中！(2017/1/1スタート)
・目指せ！社長の悩み相談相手＆研修講師情報はこちら
・最新当社グループ採用関連ブログはこちら
・三遠ネオフェニックス応援中！

超音波探傷映像装置で圧電セラミックスを試験

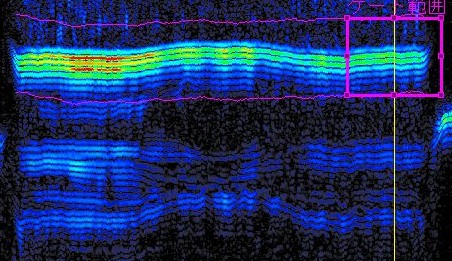

探傷結果を見ると、中央部と左右端のＢモード(断層像)の違いがわかります。
良品(下写真)と比べると違いがわかりますが、中央部が抜けているような感じになっています。

超音波霧化ユニットを使った試験装置の構造の問題なのか、泡が付着しやすい液剤なのかわかりませんが、何らかの理由で超音波振動子表面に空気が存在し空焚き＝熱がかかり超音波振動子表面が膨らんで故障したと思われます。
以前、超音波霧化ユニットの空焚きについて動画をアップしておきましたので、ご覧ください。

霧化ユニットの修理は新品交換となります

超音波霧化ユニットJMUシリーズですが、故障の場合は修理は出来ず基本新品交換になります。
修理依頼の場合、受け入れ点検費がかかり、新品を購入するよりも高額になってしまいます。
あらかじめご理解下さい。
《販売中》超音波霧化ユニット(加湿・微粒化)JMUシリーズ | エコーテック株式会社

非破壊検査：超音波探傷映像装置も販売中

当社では、非破壊検査装置として超音波探傷映像装置を販売しています。
超音波探傷映像装置（SAT）HA-60A | エコーテック株式会社
物体の欠陥や空隙や接着はがれなどを見たい、品質管理や解析部門の方におすすめの装置です。
人工骨の欠陥探傷、加工前の樹脂探傷、加工前の金属探傷、ウエハーのボイド検知など様々な用途に使えます。
品質を向上することで、他社との差別化につながります。
購入検討はお気軽にご相談下さい。
