超音波霧化ユニット実験セット HMC-2400|HMC-2401

霧化実験セット
霧化実験セット

購入は、当社(0532-65-5158)又は、直営ネットショップにてお買い求め下さい。

HMC2400実験セット
商品コード : hmc2400_jikken
28,380円(税込)
HMC2401実験セット
商品コード : hmc2401_jikken
28,380円(税込)

※見積書・請求書・納品書が先に必要がある場合もお気軽にご一報下さい。
※大学以外は先払い、代引き、入金確認後発送となります。

霧化実験セットとは、

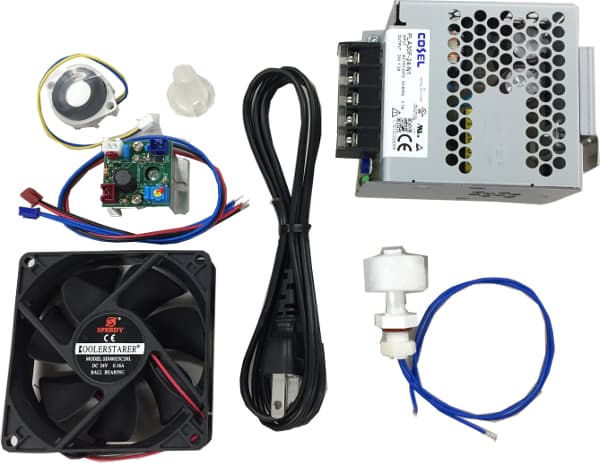

 超音波霧化ユニットを購入する際、すぐに実験が出来る様に電気関係(スイッチング電源(AC100V→DC24V)、フロートスイッチ、DCファンをセットした商品です。
 ※ユニットだけの購入も可能です。

超音波霧化ユニット実験セットの対象となる方

液体を霧(微粒化)したい方
・液体は、水道水、次亜塩素酸水、微酸性電解水などを想定しています。
・上記以外の場合は、振動面の樹脂コーティングがあわない場合、破損につながります。
 その場合、水槽を二重にし振動子部分には水道水を使い、ビーカー等、他の容器に液剤を入れ水位をあわせ噴霧して下さい。
・当社内では劇物などの噴霧は社内規定で禁止されています。
 溶剤を直接当社に送るのはおやめ下さい。
 噴霧実験等はお客様の責任でお願い致します。
・本ユニットは防爆仕様にはなっていません。
 可燃性のある液剤の利用はおやめ下さい。
・本セットは、電気部品だけです。
 水の供給ボトルがついたものや、水槽がついた完成品をお求めの場合は、超音波霧化器シリーズ(JM-200/JM-300/JM-1000)をお買い求め下さい。
 又、水槽に直接振動子を入れて利用したい場合は、投込型超音波霧化器をお買い求め下さい。

超音波霧化ユニット実験セットの接続方法

セット品が届くと、中に接続図が入っています。
その通りに接続して下さい。実験セット取説

実験セット取説

水槽の特注対応に関して

水槽ですが、当社では図面を頂いて手配は行なっておりません。
霧化ユニットの取扱説明書を見て取り付け寸法どおりに加工を行なって下さい。
※取扱説明書は、霧化ユニットのページにあります。

量産ケースの在庫がある場合、供給する事もあります。
※2019年8月16日現在、在庫は15個程度ありますが、終わりしだい終了します。
(例)UD-230用振動子3個取り付け水槽
※フロート、ドレインの取り付け穴が開いています。
※水柱が立ち上がりますので、アクリルケースなど上にフタが必要です。

UD230用ケース
UD230用ケース

※量産品のあまりを利用している為、水槽以外に下記パーツが必要になります。
■振動子が3つあれば不要です。
・振動子カバー(8510665) @230-
・振動子パッキン(8510915) @430-
・霧化槽振動子穴カバーチタン(8520565) @200-
■ドレインの穴を別の方法でふさぐ場合は不要です。
・ラブコック1/4両側オネジ(8520064) @6,700-
■フロートスイッチの穴を別の方法でふさぐ場合は不要です。
・フロートスイッチassy(8900975) @1,250-

なお、水柱が立ち上がります。
実験方法によって上が変わりますので、水が飛び跳ねるのがだめな場合、市販のアクリルボックスなどを利用して水柱が出ないようにしてください。(ご用意はしていません。)

水槽の上はご手配ください。
水槽の上はご手配ください。

購入希望の方は、

または、「UD230用水槽の見積もり希望」と記載の上、お問い合わせください。(アフターパーツですので、通常販売品ではありませんので、代理店仕切りが設定しておりません。あらかじめご理解ください)

アフターパーツについて

実験中に破損などした場合、超音波振動子を別売りで購入する事ができます。
(写真は、HMC-2401振動子ASSY)

振動子が空焚きなどで破損している場合、振動子が熱くなり、振動子おさえ、パッキンに熱がかかって変形する可能性もありますので、振動子交換時に一緒に交換をして下さい。

振動子ASSY
振動子ASSY


※振動子は薄いため、上から強くおさえると割れます。
※振動子は、振動子表面に空気があると破損します(空焚き、泡)
※振動子の表面は樹脂コーティングが塗布されています。
 傷をつけないように注意して下さい。
※超音波霧化ユニットは、部品扱いですので無償交換はありません。

リードタイムに関して

通常3個~10個程度は在庫を持っています。
・超音波霧化ユニットが無い場合は最大4.5ヶ月かかります。
・他のパーツが無い場合は、最大2ヶ月かかります。
論文製作の時期などは不足する場合がありますので、早めに手配をかけて下さい。
