投げ込み型超音波霧化ユニットを純水で動作してみた

2025.06.18

超音波霧化器

「投げ込み式超音波霧化ユニットHM-17の使用液剤について教えて下さい。
　純水での使用は可能でしょうか？」
振動子と回路が一体となっており、水槽に投げ込んで、電源を入れれば霧が発生する投げ込み式超音波霧化ユニットのお問合せを頂きました。

皆さん、こんにちは。
超音波で未来をつくる・・・エコーテック(株)マーケッターのKOUKIです。
新しい事をつくる「コトリスト」としてラジオ番組にも出演中です。
超音波メーカー本多電子(株)の新規市場開発を行う部門として1999年に法人化されたエコーテック(株)で、設立メンバーの1人として市場をつくる仕事を長年担当しています。
・目指せ紅白夢の道標 by 豊橋工専高校模型部 | TuneCore Japan配信中！
・目指せ日本一！新しい罫線ノート「ドットポッチ」ノート仕掛け情報
・目指せ金属定規に革命を！ベスト定規SUS商品募集！開発中！
・目指せ東三河のモノづくりを元気に！ラジオ(FMやしの実)出演中
・目指せ2,000人体験！ホビー用超音波カッターの面白さを伝道中！
・目指せ100校出場！豊橋の子供たちにものづくりの楽しさを！ユーモ豊橋(1月)開催！
・目指せ独占市場！1μm～2μmの世界超音波研磨機用途開発ZO-01PL！
・目指せ！ふるさと納税返礼品年間受注金額500万円！
・目指せ！2025年毎日ブログ更新中！(2017/1/1スタート)
・目指せ！社長の悩み相談相手＆研修講師情報はこちら
・最新当社グループ採用関連ブログはこちら
・三遠ネオフェニックス応援中！

純水に入れてみました

投げ込み型超音波霧化ユニットHM-17は、液剤を霧にするユニットです。
様々な液剤に入れて利用してみたいと思う方が多いと思いますが、水道水や次亜塩素酸を主成分とする液剤(次亜塩素酸ナトリウムを除く、次亜塩素酸濃度50ppm以下、微酸性から中性の液剤）を想定している機械です。

純水での使用も想定していますが、投げ込み型超音波霧化ユニットHM-17を浸漬させて使用する場合、純水の性質が変化することが想定されます。
また、超純水については、液中に接液部材が溶出する可能性があり、使用は推奨できません。

純水下における性能評価は行ったことがない為、霧になるかどうかまずは試してみました。
※簡易試験です。

社内にある純水装置で純水を水槽へ汲み、スイッチを入れたところ、無事に霧になりました。

泡が気になる・・・

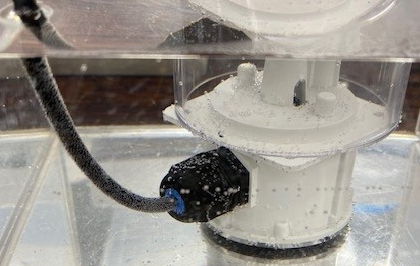

投げ込み型超音波霧化ユニットHM-17を水槽へ沈め５時間ほど動作させました。
・水槽は155mm(W)×155mm(D)×157mm(H)
・純水は85mmほどの高さまで投入
・水槽はアクリル材

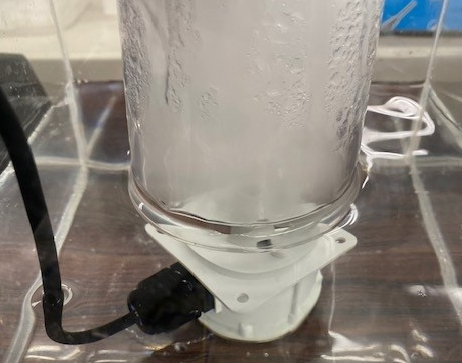

※振動体の直上にカップのようなものを設置して霧を外に出さずに試験を実施

■溶存酸素計で1時間ごとに水槽内の純水の溶存酸素を計測した結果を以下に記載します。
　測定開始前：6.91mg/L
　1時間動作：6.85mg/L
　2時間動作：7.03mg/L
　3時間動作：7.3mg/L
　4時間動作：7.24mg/L
　5時間動作：7.16mg/L

・溶存酸素の値が大きく変化する様子はない。
・時間経過ごとにやや上昇している。

また、５時間という短い時間では、投げ込み型超音波霧化ユニットHM-17の接液部が純水によって腐食されている様子は確認できませんでした。
※念のため取り出し、外観確認したが、振動体および筐体が黒ずむなどの様子も無し。

備考：投げ込み型超音波霧化ユニットHM-17動作中は内部の部品が発熱し、水温が上昇します。
　　　試験中は水温が23.6℃から32.6℃まで上昇

ただ、泡が多く樹脂ケースに気泡が見られます。
振動子表面に気泡がついた場合、泡により霧化量の減少や振動面の空焚きが発生します。
空焚きの場合、振動子表面の樹脂コーティングが熱によってお餅のように膨らんで破れ、電極(銀面)が露出し、金属イオンが液中に出てしまいます。
また、空焚きにより振動子が熱くなり、はんだが溶け、リード線が外れてしまった場合、基板に過電流が流れ、部品が焼損する可能性があり、注意が必要です。

金属イオンが溶けだすことがNGの場合は、２重槽などをご検討下さい。

超音波霧化器とは？

超音波霧化器とは、超音波振動子を使って液体を微粒化し、空間に噴霧する機械です。
超音波加湿器の原理と同じですが、2001年に新聞発表を行った際、以下の２つの特徴を持たせたため、超音波霧化器と名前を変えて発表をしました。
・加湿器よりも細かい霧である
・液剤自身に除菌、消臭、芳香などなんらかの機能がある液剤の噴霧

超音波霧化器は4機種＋3ユニットで展開中

現在、超音波霧化器は生産が終了し在庫のみ販売する機械を含め4機種(JM-200,JM-301,JM-800P,JM-1000,)と2ユニット(HM-17,JMU-24A01,JMU-30A01)を販売しています。
■JM-200(1時間125cc噴霧/タンク1,000cc)
■JM-301(1時間300cc噴霧/タンク3,300cc+オプションタンク3,300cc追加可能)
■JM-800P(1時間800cc噴霧/タンク無し、外部タンクからチューブポンプで吸上式)
■JM-1000(1時間1,000cc噴霧/タンク3,300cc)
■HM-17(1時間210cc噴霧/タンク無し投込式ユニット)
■JMU-24A01(2.4MHz霧化ユニット)
■JMU-30A01(3.0MHz霧化ユニット)
